3Dプリンター
用途 3Dデータを元に断面形状を積層していくことで立体物を作成する、小型FDM方式の3Dプリンターです。
製品の試作やプレゼン用のモックアップ、簡易治具などとしてご利用いただいています。
3Dプリンターは複数台ありますので、サイズ・形状・材料・データなどについてはお問合せください。
主な仕様 ◇久宝金属製作所社 クホリア
◇最大造形サイズ:W300mm×D300mm×H350mm
◇積層ピッチ:0.1mm~0.5mm(標準0.2mm)
◇材料:PLA(ポリ乳酸)、ABSなど
◇利用可能データ形式:STL、OBJ
ご利用料金 地域内・・・1,980円(税込)/時間
地域外・・・2,200円(税込)/時間
造形サンプルと造形の様子 3dp13dp2
3D測定レーザー顕微鏡
3dl 用途 各種試料の表面粗さを含む表面微細形状を観察・測定できます。 3Dの立体画像を合成することにより高精度な高さ計測も可能です。
また接触式表面粗さ測定機と互換性のある出力結果を実現しました。 非接触での測定ですので接触式では不可能だった、透明体・粘質材・軟質材の測定も可能です。
使いやすいソフトウェアなので初心者の方でも簡単にお使いいただけます。
主な仕様 ◇オリンパス(株)製 3D測定レーザー顕微鏡LEXT OLS4000
◇レーザー光源/検出系  光源:405nm半導体レーザー/検出系:フォトマルチプライヤー
◇総合倍率 :54~17,280×
◇最高倍率対物レンズ :100×(W.D=0.35mm、N.A.=0.95)
◇分解能 平面:XY 0.12μm , 高さ:z 0.01μm
◇レーザースポット先端径 0.2μm
◇カラ―観察用カメラ 200万画素
◇平面(XY)測定 繰返し精度:3σ=0.02μm 正確さ:測定値の±2%以内
◇高さ(Z)測定  繰返し精度:σ=0.012μm 正確さ:0.2+L/100μm以下(L=測定長μm)
◇XYステージ 100×100mm(電動ステージ) 最大積載重量 3kg
◇Z焦準部ストローク 100mm
ご利用料金 地域内・・・2,200円(税込)/時間
地域外・・・2,640円(税込)/時間

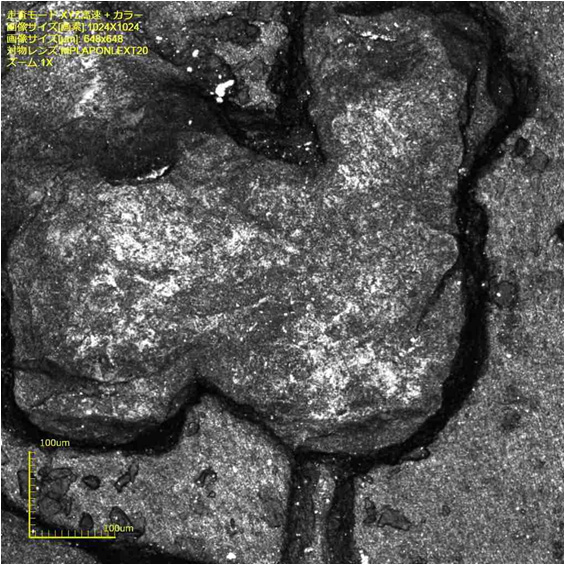

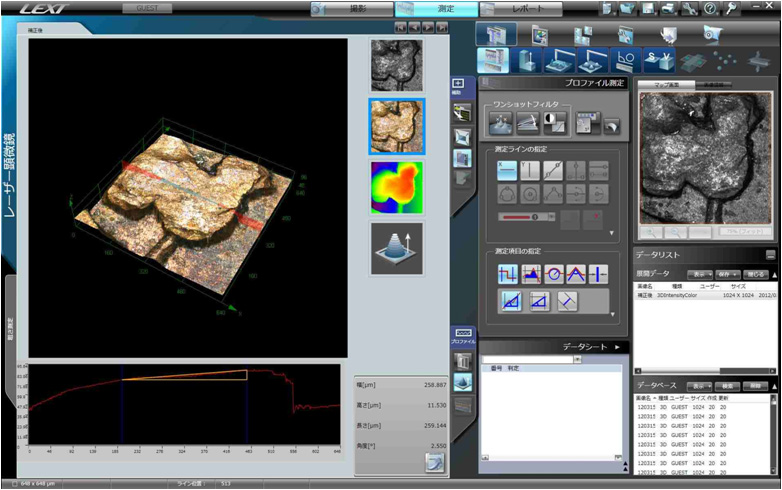

オペレーション画面とデータ取得例  3dl33dl13dl2
多関節型3次元デジタイザー
3dd 用途 大型のワークを座標系を変えることなく全体の寸法を取得できます。
移動不可能なワークでも製造現場に測定器を持ち込んで,その場で測定できます。
複雑な三次元自由曲面上でも滑らかに移動でき、どなたでも容易に正確な測定ができます。
主な仕様 ◇小坂研究所製 ベクトロンVMC6646Mpls
◇測定アーム:全長1750mm 最大移動範囲:Ⅹ3500mm、Y3500mm、Z3360mm  可動関節:7
◇有接触 定点再現性 2σ:0.03mm 測定精度 2σ:0.04mm
◇非接触 定点再現性 2σ:0.07mm 測定精度 ±0.07mm
ご利用料金 地域内・・・1,980円(税込)/時間
地域外・・・2,420円(税込)/時間
オペレーション画面とデータ取得例  3dd13dd2
蛍光X線分析装置
SEA6000VX 用途 金属などの無機物に含まれる成分の定性分析と定量分析のほか、特定の領域をX線ビームで走査することによって領域内の元素分布を高速に取得することができます。
■分析の目的例
・金属材料の成分が知りたい、混入した材料を選別したい。
・鉛/カドミニウムの有無を知りたい。
・異物の組成を知りたい。・・・etc
主な仕様 ◇㈱日立ハイテクサイエンス製「SEA6000VX」
◇測定可能元素:Mg~U ※気体と炭素などの軽元素を除く金属
◇測定対象物:固体、粉体に含まれる金属。
◇試料形状:試料寸法:250mm×200mm×150mm(W×D×H)
※試料室有効寸法:580mm×450mm×150mm(W×D×H)
点分析の場合は試料の形状によって上記より大きな寸法の試料も分析可。
試料重量:最大5kgまで
◇測定方法:
点分析:試料上の「点」を指定して金属元素の種類と量を調べることが可能。
点のサイズ⇒0.2mm×0.2mm、0.5mm×0.5mm、1.2mm×1.2mm、3.0mm×3.0mm
面分析:試料上に散在する数十μmの異物をX線でスキャンすることによって、
異物の分布状態を元素毎に色分けして表示することが可能。
ご利用料金 地域内・・・1,760円(税込)/時間
地域外・・・2,200円(税込)/時間
面分析の一例 mapping-21

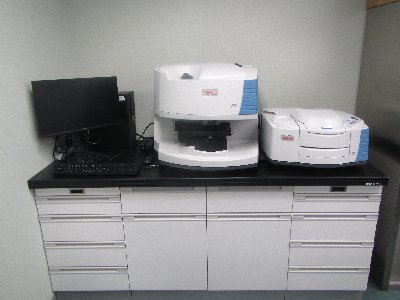

顕微フーリエ変換赤外分光光度計
用途 分析試料に赤外光を照射し、透過光と反射光の情報から、試料に含まれる官能基の推定や、有機化合物の定性分析ができます。
また顕微鏡を使うことで微小な試料の分析が可能です。
蛍光X線分析装置と組み合わせて使うことで、異物分析にも使用できます。
主な仕様 ◇サーモフィッシャーサイエンティフィック製「Nicolet iN10」
◇透過法、ATR法、反射法など測定試料の状態により選択可。
ご利用料金 地域内・・・1,980円(税込)/時間
地域外・・・2,420円(税込)/時間
※液体窒素を使う場合は、実費請求
走査電子顕微鏡
sem 用途 各種試料の破断面や腐食部などを高倍率で観察が可能です。さらに低加速電圧観察により、非電導性試料を非蒸着で観察できるとともに、表面の微細構造を鮮明に観察することもできます。また、3次元観察機能により試料各部の高低差や距離を計測することも可能です。フローチャート表示に従い操作するオートモード観察機能により、初心者の方でも簡単にお使い頂けます。
主な仕様 ◇キーエンス製「VE-8800」
◇倍率:15~100,000倍,(非蒸着観察が可能)
◇最大試料サイズ:Φ64mm,試料ステージ:5軸(X,Y,Z,回転,傾斜)
◇3次元観察機能付
ご利用料金 地域内・・・1,210円(税込)/時間
地域外・・・1,430円(税込)/時間

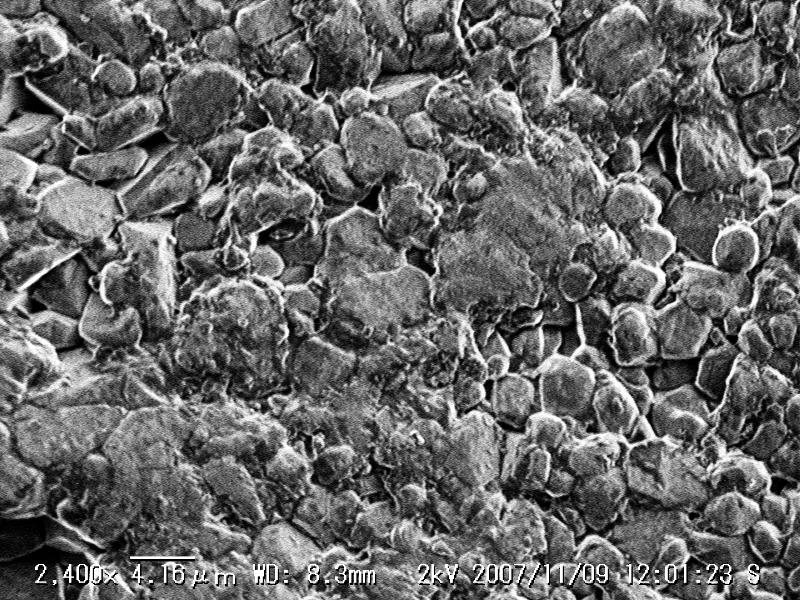

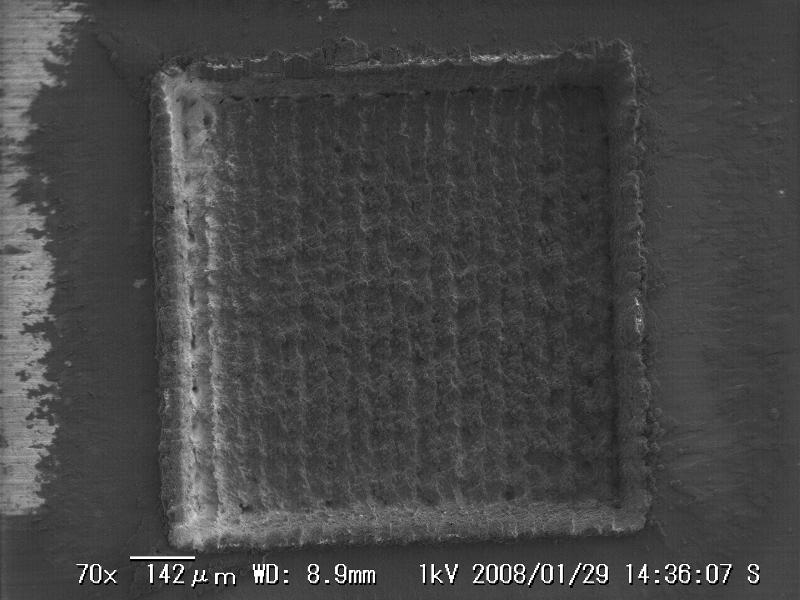

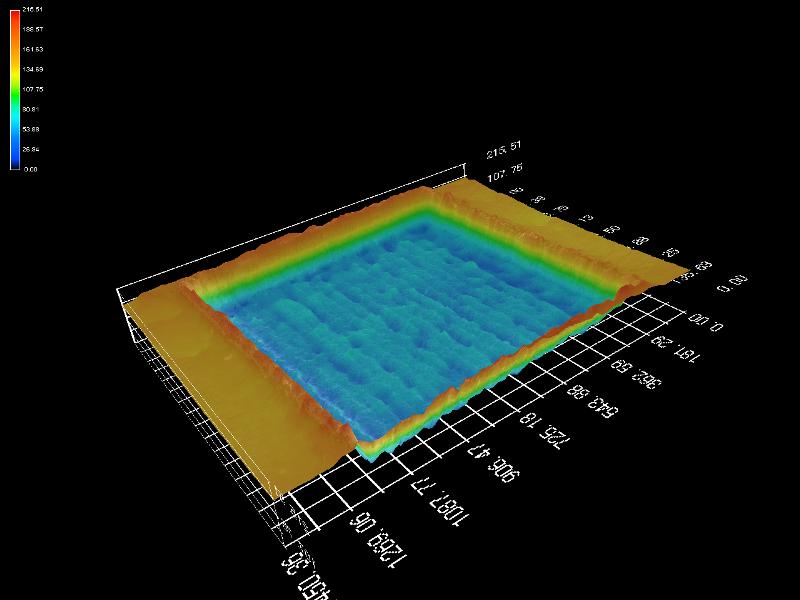

観察画像サンプル Ceramics_l Laser_process_llaser_process3D_l
レーザーマーカー
lasermaker 用途 金属などへ文字や図形のマーキングが可能です。データの作成やマーキングの実行は、パソコンから専用のソフトウェアを使用して行うため、初心者の方でも簡単に操作することが可能です。また、CADデータ(DXFファイル)や画像データ(JPG,BMPファイル等)のインポートにより、ロゴマークや写真などのマーキングができます。
主な仕様 ◇ミヤチテクノス製「ML-7111A」
◇Nd:YVO4レーザー(波長1,064nm),最大出力10W,Qスイッチによるパルス発振
◇マーキングエリア:Φ120mm(f=150mmレンズ使用時),Φ39mm(f=75mmレンズ使用時)
ご利用料金 地域内・・・1,320円(税込)/時間
地域外・・・1,540円(税込)/時間

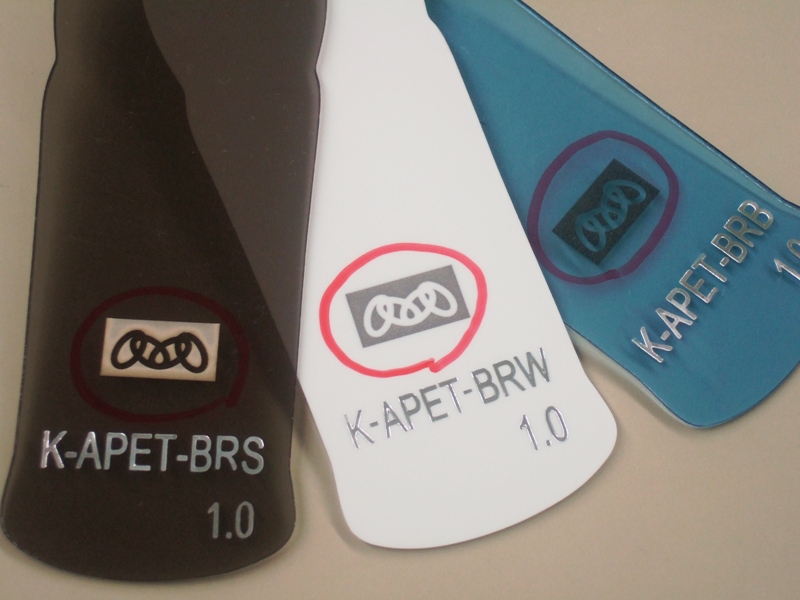

マーキングサンプル  trial_lbarcode_lPET_l
高速度デジタルビデオカメラ
camera_s 用途 高速で動作する被写体の瞬間的な現象を高速撮影できるため、切削時の刃物先端での加工現象や、溶接時のアークやスパッタの挙動、放電現象、材料の破壊現象などを観察することが可能です。また解析ソフトウェアにより、それらの動作解析を行うことが可能です。撮影した動画は、avi形式などで保存できパソコンで再生可能です。
主な仕様 ◇日本ローパー製「MotionPro HS-4」:カラー,4GBメモリ搭載
◇フレームレート:5,000fps(解像度512×512画素時)~最高140,000fps(解像度16×512画素時)
◇動作解析ソフトウェア:ターゲットの追跡解析,寸法測定,移動距離測定
◇交換レンズ:広角(8mm,f1.4),ズーム(12.5~75mm,f1.8),マイクロニッコール(200mm,f4),接写リング
ご利用料金 地域内・・・1,100円(税込)/時間
地域外・・・1,320円(税込)/時間
撮影サンプル









デジタルマイクロスコープ
scope_s 用途 レンズ交換により、対象物を0~800倍まで拡大観察することが出来ます。高倍率の観察では『深度合成機能』を使うことによって、通常の光学顕微鏡では不可能な高深度の画像を得ることが可能です。また、得られた画像はJPEG形式あるいはTIFF形式で出力されます。
主な仕様 ◇キーエンス製(VHX-100)
◇211万画素CCD(1,800万画素相当に拡張可)
◇交換レンズ:0~40倍、25~175倍、150~800倍
◇各種照明アダプタ付属、深度合成機能付き
ご利用料金 地域内・・・880円(税込)/時間
地域外・・・1,100円(税込)/時間

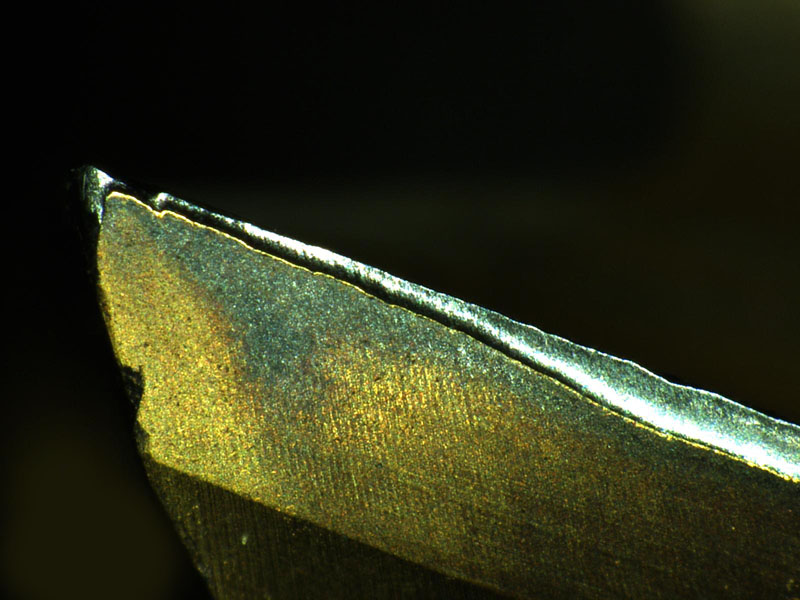

撮影サンプル  tool2_lshearing_ltool1_l
3次元デジタイジング装置
digi_s 用途 手作りのモデルや複雑な3次元形状を有する製品などの曲面形状を、デジタルデータ(点群)として3次元CADへ出力することができます。
主な仕様 ◇ミツトヨ製「ミツトヨ・レニショーサイクロン(接触式)」
◇測定範囲:(X)600×(Y)500×(Z)400mm
◇スキャニング速度:max4000mm/min
ご利用料金 地域内・・・1,980円(税込)/時間
地域外・・・2,420円(税込)/時間
万能塑性加工試験機
bannou_s 主な仕様 ◇アミノ製「UTM-AI-855」
◇最大加圧力:130ton
◇ダイクッション:50ton
◇ストローク:350mm
◇テーブル寸法:400×500mm
◇温間成形および液圧成試験も可能
ご利用料金 地域内・・・3,190円(税込)/時間
地域外・・・3,850円(税込)/時間
雰囲気熱処理装置
vacuum_furnace_s 主な仕様 ◇ニッカトー製「INK2030RP」
◇炉内有効寸法:(W)200×(H)200×(L)300mm
◇使用温度:(常用)1050度/(最高)1100度
◇使用雰囲気:N2、Ar等
ご利用料金 地域内・・・10,560円(税込)/回
地域外・・・12,650円(税込)/回
汎用旋盤
lathe_s 主な仕様 ◇森精機製「MS850」
◇チャッキング:Φ435×L850mm
◇主軸回転数:32~1800rpm
ご利用料金 地域内・・・440円(税込)/時間
地域外・・・550円(税込)/時間
